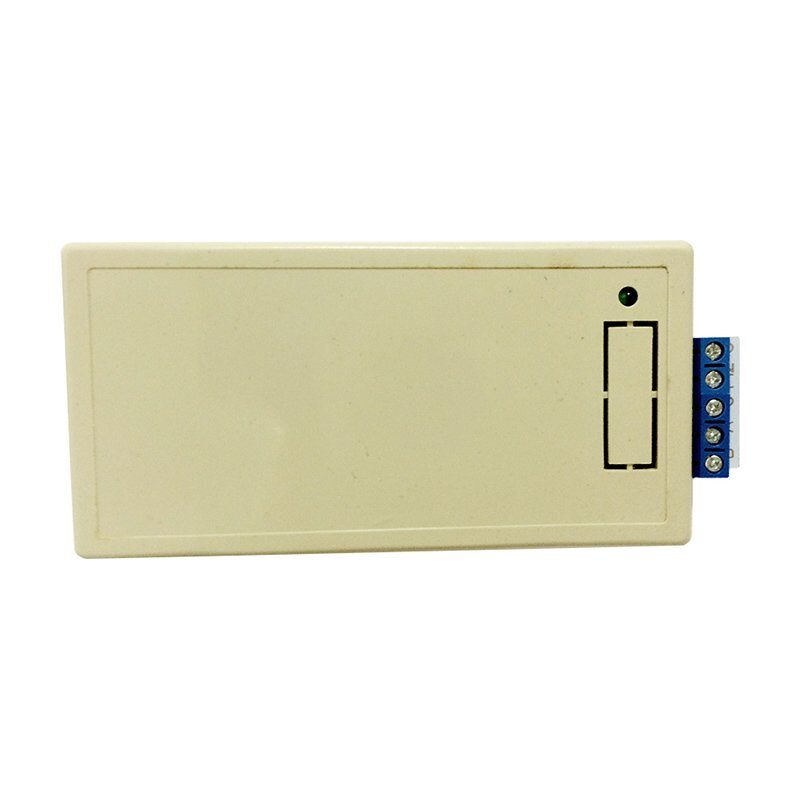

Преобразователь Gate-USB/485 предназначен для подключения к персональному компьютеру устройств, имеющих интерфейс RS-485.
ПОДКЛЮЧЕНИЕ ИЗДЕЛИЯ:
Преобразователь подключается к линии связи в соответствии со спецификацией интерфейса RS485. Прием и передача информации происходит по одной и той же линии (витой паре). Ограничение по максимальной длине линии связи 1200 метров. Для согласования линии в устройстве уже установлен оконечный резистор (терминатор) 120 Ом. Схема подключения изображена на рисунке.
В линии допускается только последовательный способ подключения устройств «от одного к другому». При наличии ветвлений часть устройств в линии может не работать из-за несогласованности линии. Конечное устройство в линии дополняется резистором «терминатором» .
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Подключение и питание конвертера по USB
Средний потребляемый ток: 100 мА
Гальваническая развязка между линией RS485 и внутренней схемой конвертера: до 5000 вольт
Нагрузочная способность изделия: 1/4 стандартной, позволяет подключить в линию до 128 устройств с такой же нагрузочной способностью
Виртуальный COM порт
Автоматическое определение скорости приема/передачи
Автоматическое определение направления передачи
Индикация:
- питание - красный на плате
- сдвоенный индикатор: передача в линию – TX (красный), приема - RX (зеленый)
Габариты: 120 х 100 х 60 мм
Вес: 0,16 кг
Изделие не нуждается в каком-либо конфигурировании.
